Toplam Organik Karbon Analizörü - SMR45
Tanım
Total Organik Karbon Analizörü doğrudan RS485 iletişim arabirimi üzerinden bağlanır ve uzaktan izleme, kalibrasyon, yapılandırma ve teşhis yetenekleriyle basit, güvenilir, maliyet tasarrufu sağlayan proses verileri sağlar. Sağlam bir IP68 korumalı muhafaza, 1500 N çekme mukavemetli Kevlar takviyeli kablo, 1,2 km'ye kadar dijital veri iletimi, TOC Analizörü veya TOC Ölçer içindeki toplam organik karbon ölçer muhafazası, su/atık su endüstrisinde ideal olarak kullanılır.
Özellikler
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensörler
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC ile Doğrudan Bağlantılı, HMI
- Çizilmeyi Önleyen Safir Cam Pencereler
- Camı Temiz Kalmak İçin Yenilikçi Nano Kaplama
- Otomatik Temizleme Sileceği, Daha Az Bakım
- Çift Işınlı Işık ve Sıcaklık Telafisi
- Askıda Katı Madde Ölçümü ve Kompanzasyonu
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Alanlara ve Sitelere Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Konfigürasyon ve Teşhis için AQCFG Yazılım Aracı
- IECEx/ATEX Ex ia IIB T5 Ga Patlama Koruma Sertifikası
Uygulamalar
İçme suyu, yüzey suyu, sanayi, su arıtma, atık su

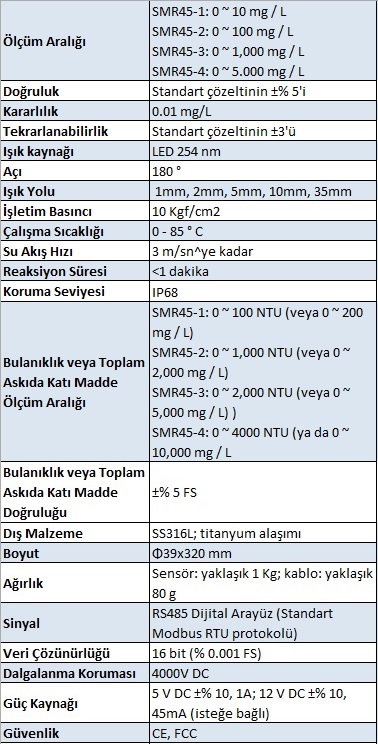

Özellikler
Ölçüm MetoduFloresan optik teknolojisine dayanmaktadır. Bir florometre, ilgilenilen analiti uyarmak için gereken ışığın dalga boyunu üretir, yayılan ışığın dalga boyunu seçici olarak iletir, ardından yayılan ışığın yoğunluğunu ölçer. Yayılan ışık, ölçülen analitin konsantrasyonu ile orantılıdır.KurulumDalgıç, akışlı, boru yerleştirmeSMR45 TOK Analiz Cihazı | Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti; 4~20 mA (isteğe bağlı) |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 5~12 VDC, 53 mA |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| İçindekiler | |
| Ölçüm aralığı | SMR45-1 (20 mm): 0~25 mg/L; SMR45-2 (5 mm): 0~250 mg/L; SMR45-3 (1 mm): 0~750 mg/L; SMR45-4 (0,3 mm): 0~1,500 mg/L; SMR45-6 (100 mm) : 0~5 mg/L |
| Kesinlik | ±5% standart solüsyonda |
| Çözünürlük | 0,01 mg/L |
| tekrarlanabilirlik | ±3% standart solüsyonda |
| Işık kaynağı | LED 254 nm |
| Işın açısı | 180° |
| ışık yolu uzunluğu | 0,3, 1, 5, 20, 50 mm |
| Proses akış hızı | 0,1~10 m/s |
| Çalışma basıncı | Maks.10 Kgf/cm 2 |
| Çalışma sıcaklığı | 0~50 °C |
| Tepki Süresi | 3 saniye |
| Kalibrasyon Aralığı | Tipik 24 ay |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo, M12 konnektör, 5 pimli |
| Konut | SS316L; Titanyum |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Boyut | SMR45-1: ø 50Χ305 mm; SMR45-2: ø 50Χ290 mm; SMR45-3: ø 50Χ385 mm; SMR45-4: ø 50Χ286 mm; SMR45-6: ø 50Χ535 mm |
| Ağırlık | analizör: yakl. 1 kg; (SS316L); 0,8 Kg (Titanyum); Kablo: 80 g/m |
| askıda katılar | |
| Ölçüm aralığı | SMR45-1 (0~25 mg/L); SMR45-2 (0~250 mg/L); SMR45-3 (0~750 mg/L); SMR45-4(0~1,500 mg/L); SMR45-6 (0~5 mg/L) |
| Kesinlik | ±%5 ölçülen değer |
| Çözünürlük | 0,01 mg/L |
| tekrarlanabilirlik | ±3% ölçülen değer |
Konjuge bir çift bağ veya bir polisiklik aromatik hidrokarbon içeren bir organik madde su içinde çözündüğünde, ultraviyole ışığını emer ve sudaki toplam organik karbon (TOC) bu organik maddelerin 254 mm ultraviyole ışığının emme derecesi ile ölçülür ve bir çift ışın sistemi vasıtasıyla iletilir. Askıda katıların bulanıklığı veya konsantrasyonu otomatik bir telafi olarak ölçülür.
