Su Depoları için Bakiye Klor Ölçüm Sistemi - SMR03
Tanım
Serbest Klor Analiz Cihazı, üç elektrotlu bir sistemin voltametrik elektrotudur. Bir pano içine kurulur ve istenildiği zaman kullanılabilir. Uygulama, içme suyu, endüstriyel prosesler, su arıtma, atık su ve yüzme havuzunu içerir. Serbest Klor Analizörü yüksek bir ölçüm aralığına sahiptir ve doğrudan PVC panele bağlı numune alma tüpüne takılır, takılabilir ve çalıştırılabilir, nakliye için dışarı çıkmadan önce kalibrasyonu yapmak için sıkı denetim prosedürünü takip ediyoruz.
Özellikler
- Üç Elektrotlu Ölçüm Sistemi, Reaktif Gerekmez
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensörler
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC, HMI ile Doğrudan Bağlantı, G/Ç Modülü Maliyetini Ortadan Kaldırın
- Elektrodun Ömrü 24 Aydan Fazla
- Gerçek Zamanlı pH ve Sıcaklık Telafisi
- Otomatik Temizlenen Rotor, Daha Az Bakım
- Basınç ve Akış Hızından Etkilenmez
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Saha Sitelerine Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Yapılandırma ve Teşhis için AQCFG Yazılım Aracı
- IECEx/ATEX Ex ia IIB T5 Ga Patlama Koruma Sertifikası
Uygulamalar
İçme suyu, endüstri, su arıtma, atık su

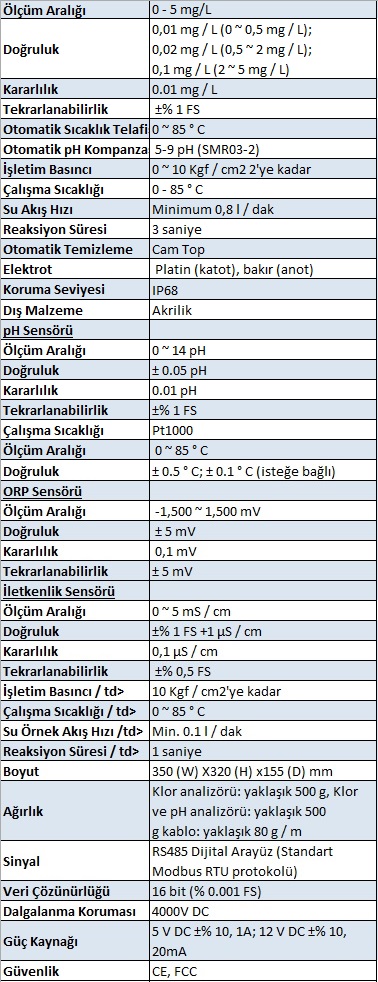

Özellikler
Ölçüm MetoduSerbest kalıntı kloru ölçmek için bir platin anot, bir altın katot elektrot ve bir Ag/Agcl elektrot kullanan kendi kendini temizleyen üç elektrot sistemi. Kimyasal reaktiflere gerek yoktur, içindeki rotor elektrotları temizlemek için sürekli döner. Bu elektrotlar içinde, serbest klor konsantrasyonuna bağlı olarak orantılı bir akım üreten bir elektrokimyasal reaksiyon meydana gelir. SMR03 Serbest Klor Analiz CihazındanTesisatAkışı | Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 5~12 VDC, 185 mA |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| Serbest Klor Sensörü | |
| Ölçüm aralığı | 0~5 mg/L |
| Kesinlik | ±0,01 mg/L (0~0,5 mg/L) ; ±0,02 mg/L (0,5~2 mg/L) ; ±0,1 mg/L (2~5 mg/L) |
| Çözünürlük | 0,01 mg/L |
| tekrarlanabilirlik | ±0,01 mg/L |
| Sıcaklık telafisi | 0~60 °C |
| Otomatik pH kompanzasyonu | 5-9 pH |
| Proses Akış Hızı | 0,8 ℓ/dk'dan büyük |
| Çalışma Basıncı | Maks. 5 Kgf/cm² |
| Çalışma sıcaklığı | 0~60 ℃ |
| Tepki Süresi | 3 saniye |
| Kalibrasyon Aralığı | Tipik 4 hafta |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo, M12 konnektör, 5 pimli |
| Konut | Akrilik |
| Elektrot Malzemesi | platin (anot), altın (katot), Ag/Agcl (referans) |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Boyut | 420(G)X420(Y)X116(D) mm (SMR03-3) ; 400(G)X560(Y)X116(D) mm (SMR03-4) |
| Ağırlık | yakl. 1,5 Kg; kablo: 80 g/m |
| pH | |
| Ölçüm aralığı | 0~14 pH |
| Kesinlik | ±0,1 pH |
| Çözünürlük | 0,01 pH |
| tekrarlanabilirlik | ±0,01 pH |
| Sıcaklık | nokta100 |
| Ölçüm aralığı | 0~60 °C |
| Kesinlik | ±0,1 °C |
| Çözünürlük | 0,01 °C |
| tekrarlanabilirlik | 0,1 °C |
Mevcut yöntem ilkesini kullanarak, ortamdaki hipokloröz asit (ClO-) bakır katodunda azalır ve platin anot ve elektrolit, tam bir elektrot döngüsü oluşturur. Katoddaki elektronların azalması, ortamdaki hipoklorit konsantrasyonuyla orantılıdır.
