Renk Analiz Sistemi - SMR47
Tanım
Color Analyzer, RS485 iletişim arabirimi üzerinden doğrudan bağlanır ve uzaktan izleme, kalibrasyon, yapılandırma ve teşhis yetenekleriyle basit, güvenilir, maliyet tasarrufu sağlayan proses verileri sağlar. Sağlam bir IP68 korumalı muhafaza içindeki Color Metre muhafazası, 1500 N çekme mukavemetli Kevlar takviyeli kablo, 1,2 km'ye kadar dijital veri iletimi, verici, su/atık su endüstrisinde ideal olarak kullanılır.
Özellikler
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensörler
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC ile Doğrudan Bağlantılı, HMI
- Çizilmeyi Önleyen Safir Cam Pencereler
- Camı Temiz Kalmak İçin Yenilikçi Nano Kaplama
- Otomatik Temizleme Sileceği, Daha Az Bakım
- Çift Işınlı Işık ve Sıcaklık Telafisi
- Bulanıklık Ölçümü ve Telafisi
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Alanlara ve Sitelere Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Konfigürasyon ve Teşhis için AQCFG Yazılım Aracı
- IECEx/ATEX Ex ia IIB T5 Ga Patlama Koruma Sertifikası
Uygulamalar
İçme suyu, yüzey suyu, sanayi, su arıtma, atık su
Özellikler

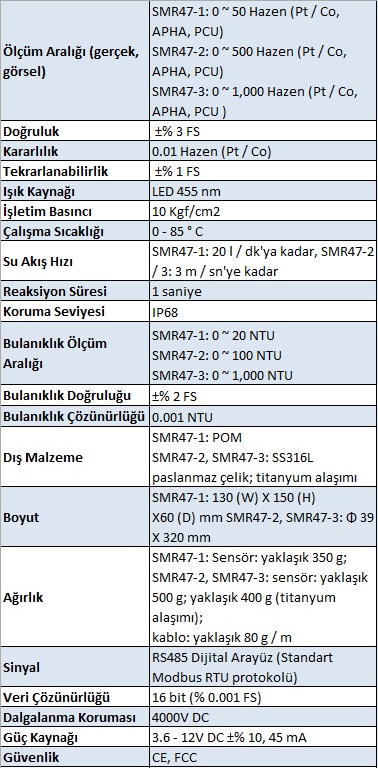

Ölçüm MetoduAnaliz cihazı bir ışık kaynağı, bir numune hücresi ve bir ışık detektöründen (foto detektör) oluşur. Gelen ışık numune tarafından emilir ve ışık dedektör tarafından ölçülür. Değer, numunedeki absorbans miktarına bağlıdır. Verici, doğru ölçüm değerlerini sağlamak için Uluslararası standarda uygun uzun ömürlü bir LED ve 180° ışık yöntemini kullanır. Doğruluğu en üst düzeye çıkarmak ve bakım gereksinimini en aza indirmek için yüzeyi temiz tutmak ve optik penceredeki hava kabarcıklarını gidermek için otomatik bir mekanik silecek kullanılır.KurulumDalgıç, akışlı, boru yerleştirmeSMR47 Renk Analiz Cihazı | Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti; 4~20 mA (isteğe bağlı) |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 5~12 VDC, 53 mA |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| Renk | |
| Ölçüm aralığı | 0~ 100 Hazen (Pt/Co, APHA, PCU)(100 mm)(SMR47-1) ; 0~ 500 Hazen (Pt/Co, APHA, PCU)(20 mm)(SMR47-2) ; 0~ 1.000 Hazen (Pt/Co, APHA, PCU)(10 mm)(SMR47-3) ; 0~ 5.000 Hazen (Pt/Co, APHA, PCU)(10 mm)(SMR47-4) |
| Kesinlik | ±5%±1 Hazen standart solüsyonda |
| Çözünürlük | 0,01 Hazen (Pt/Co) |
| tekrarlanabilirlik | Standart solüsyonda ±3% Hazen |
| Işık kaynağı | LED 390 nm veya 455 nm |
| Işın açısı | 180 ° |
| Işık Yolu Uzunluğu | 10, 20, 100mm |
| Proses Akış Hızı | 0,1~10 m/s |
| Çalışma basıncı | Maks. 10 Kgf/cm² |
| Çalışma sıcaklığı | 0~60 °C |
| Tepki Süresi | 3 saniye |
| Kalibrasyon Aralığı | Tipik 24 ay |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo, M12 konnektör, 5 pimli |
| Konut | SS316L; Titanyum |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Boyut | ø 50X386 mm (SMR47-1) ; ø 50X305 mm (SMR47-2) ; ø 50X295 mm (SMR47-3, SMR47-4) |
| Ağırlık | analizör: yakl. 1 Kg (SS316L); yakl. 0,8 Kg (Titanyum) ; Kablo: 80 g/m |
| bulanıklık | |
| Işık kaynağı | LED 880 nm |
| Ölçüm aralığı | 0~10 NTU (SMR47-1) ; 0~100 NTU (SMR47-2) ; 0~1.000 (SMR47-3, SMR47-4) |
| Kesinlik | ±%5 ölçülen değer |
| Çözünürlük | 0,01 NTU |
| tekrarlanabilirlik | ±3% ölçülen değer |
Optik absorpsiyon prensibini kullanarak, suyun rengi, mavi ışığın su ile absorpsiyon derecesi ile ölçülür.
