Radar Seviye Sensörü - SMR61
Tanım
Radar Seviye Ölçer, RS485 iletişim arabirimi üzerinden doğrudan bağlanır ve uzaktan izleme, kalibrasyon, yapılandırma ve teşhis yetenekleriyle basit, güvenilir, maliyet tasarrufu sağlayan proses verileri sağlar. Sağlam bir IP68 korumalı muhafaza içinde muhafaza, 1500 N çekme mukavemetli Kevlar takviyeli kablo, 1,2 km'ye kadar dijital veri iletimi, seviye vericisi su/atık su endüstrisinde ideal olarak kullanılır.
Özellikler
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensörler
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- 80 GHz Üstün Odaklamalı Radar Işını, Engellerden Kaçınmak ve Kapalı Alanlarda Birikmeyi Önlemek için Işın Açısı 6°'den Az
- 120 dB Geniş Dinamik Aralık, Yüzey Köpüğü, Son Derece Türbülanslı Akış ve Anten Üzerindeki Yoğuşma ile Bile Zayıf Yansıtıcı Sıvıyı, Alt Seviyeye Kadar Sıvıyı Doğru ve Güvenilir Bir Şekilde Ölçmek için
- Yankı Gürültüsünü Ortadan Kaldırmak İçin Gelişmiş Akıllı Algoritma ve Sinyal İşleme Teknolojisi
- Surcharge Hidrostatik Seviye Sensörü, Kesintisiz Seviye Ölçümü Sağlamaya Devam Ediyor
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC ile Doğrudan Bağlantılı, HMI
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Saha Sitelerine Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Konfigürasyon ve Teşhis için AQCFG Yazılım Aracı
Uygulamalar
Yağmur suyu, yüzey suyu, atık su

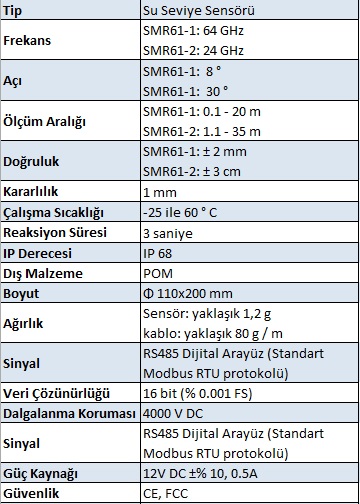

Özellikler
Ölçüm MetoduSensör, güvenilir ve doğru bir seviye ölçümü sağlamak için kanıtlanmış radar ölçüm teknolojisi ile en yeni spektral sinyal işleme teknolojisini birleştirir.KurulumDalgıç, akışlı, boru yerleştirmeSMR61 Radar Seviye Ölçer | Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 5~12 VDC, 25 mA |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| Radar Seviyesi | |
| Tip | Radar |
| Sıklık | 80 GHz |
| Açı | 6° |
| Ölçüm aralığı | SMR61-1: 0.2~15 m; SMR61-2: 0,2~30 m |
| Kesinlik | ±1 mm |
| Çözünürlük | 0,1 mm |
| İşletme basıncı | -1~3 Kgf/cm 2 |
| Çalışma sıcaklığı | -40~85 °C |
| Tepki Süresi | 5 saniye |
| Kalibrasyon Aralığı | Tipik 12 ay |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo; M12 konektör, 5 pimli |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Konut | POM (muhafaza) ; PVDF (anten) |
| Boyut | ø 90X126(Y) mm (hidrostatik seviye sensörü yok) ; ø 90X164(Y) mm (hidrostatik seviye sensörü dahil) |
| Ağırlık | verici: yakl. 1,2 Kg (hidrostatik seviye sensörü yok), 1,5 Kg (hidrostatik seviye sensörü dahil); kablo |
| Hidrostatik Seviye | |
| Ölçüm aralığı | 0~10 m |
| Kesinlik | ±%0,1 FS (SS316L); ±%0,25 FS (Titanyum) |
| Çözünürlük | %0,01 FS |
| tekrarlanabilirlik | ±%0,025 FS |
| Stabilite (yıllık) | ±%0,1 FS |
| Güvenlik Yükü | 3 X ölçüm aralığı |
| yırtılma | >4 X ölçüm aralığı |
| Kalibrasyon Aralığı | Tipik 12 ay |
| Sıcaklık | |
| Sensör | nokta1000 |
| Ölçüm aralığı | -30~75 °C |
| Kesinlik | ±0,1 °C |
| Çözünürlük | 0,01 °C |
| tekrarlanabilirlik | 0,1 °C |
Radar dalga sinyali sürekli olarak iletilir ve su seviyesini hesaplamak için su yüzeyinden yansıyan zaman farkı ölçülür.
