ORP Probu - SMR05
Tanım
ORP Analizörü doğrudan RS485 iletişim arabirimi üzerinden bağlanır ve uzaktan izleme, kalibrasyon, konfigürasyon ve teşhis yetenekleriyle basit, güvenilir, maliyet tasarrufu sağlayan proses verileri sağlar. Sağlam bir IP68 korumalı muhafaza içindeki ORP Metre muhafazası, 1500 N çekme mukavemetli Kevlar takviyeli kablo, 1,2 km'ye kadar dijital veri iletimi, verici, su/atık su endüstrisinde ideal olarak kullanılır.
Özellikler
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensörler
- Değiştirilebilir Cam, Epoksi Elektrotlar, Standart M12 Konnektör
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- Referans Hücresi, Bakım Süresini ve Maliyetini Azaltmak için Daha Uzun Hizmet Ömrü için Çift Bağlantılı Tasarıma Sahiptir
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC ile Doğrudan Bağlantılı, HMI
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Alanlara ve Sitelere Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Konfigürasyon ve Teşhis için AQCFG Yazılım Aracı
- IECEx/ATEX Ex ia IIB T5 Ga Patlama Koruma Sertifikası
Uygulamalar
İçme suyu, yüzey suyu, yeraltı suyu, sanayi, su arıtma, atık su

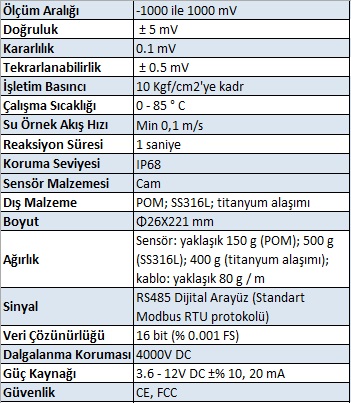

Özellikler
Ölçüm MetoduAlgılama cihazı, bir ORP elektrotu, bir sinyal yükseltici ve bir referans elektrottan oluşur. ORP algılama elektrodu, sudaki ORP'ye bağlı olarak farklı voltaj seviyeleri üreten ve ileten bir transdüser görevi görür. Amplifikatör, ölçülebilmesi için sinyali artırır. İzole edilmiş referans elektrodu, aktif ORP elektrodunun yanıtıyla karşılaştırılan ve ORP ölçümü oluşturan bir taban çizgisi sinyali üretir.KurulumDalgıç, akışlı, boru yerleştirmeSMR05 ORP Analizörü | Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 5~12 VDC, 65 mA |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| ORP | |
| Ölçüm aralığı | -1,500 ~ 1,500 mV |
| Kesinlik | ±5 mV |
| Çözünürlük | 0,1 mV |
| tekrarlanabilirlik | ±0,5 mV |
| Çalışma basıncı | Maks.6 Kgf/cm 2 |
| Çalışma sıcaklığı | 0 ~ 60 °C |
| Proses akış hızı | dak. 0,1 m/s |
| Tepki Süresi | 2 saniye (Cam) ; 20 saniye (Epoksi) |
| Kalibrasyon Aralığı | Tipik 4 hafta |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo, M12 konnektör, 5 pimli |
| Ev materyalleri | POM; Ryton PPS |
| Elektrot Malzemesi | Cam (SMR05-1) ; Epoksi (SMR05-2) |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Boyut | Φ 36 Χ 348 mm |
| Ağırlık | analizör: yakl. 150 gr; kablo: 80 g/m |
Oksidatif veya indirgeyici potansiyel, gümüş / gümüş klorüre (Ag / Agcl) göre sulu çözeltinin ürettiği elektrokimyasal çözeltinin nispi potansiyelini ölçerek bir potansiyometre usulüyle ölçülür.
