Kimyasal Oksijen İhtiyacı Analiz Cihazı - SMR44
Kimyasal Oksijen İhtiyacı Analiz Cihazı
Tanım
Kimyasal Oksijen İhtiyacı Analiz Cihazı, RS485 iletişim arabirimi üzerinden doğrudan bağlanır ve uzaktan izleme, kalibrasyon, konfigürasyon ve teşhis yetenekleriyle basit, güvenilir, maliyet tasarrufu sağlayan proses verileri sağlar. Sağlam bir IP68 korumalı muhafaza, 1500 N çekme mukavemetli Kevlar takviyeli kablo, 1,2 km'ye kadar dijital veri iletimi, KOİ ölçer ve KOİ Analiz Cihazı içindeki Kimyasal Oksijen İhtiyacı Ölçer, su/atık su endüstrisinde ideal olarak kullanılır.
Özellikler
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensörler
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC ile Doğrudan Bağlantılı, HMI
- Çizilmeyi Önleyen Safir Cam Pencereler
- Camı Temiz Kalmak İçin Yenilikçi Nano Kaplama
- Otomatik Temizleme Sileceği, Daha Az Bakım
- Çift Işınlı Işık ve Sıcaklık Telafisi
- Askıda Katı Madde Ölçümü ve Kompanzasyonu
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Alanlara ve Sitelere Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Konfigürasyon ve Teşhis için AQCFG Yazılım Aracı
- IECEx/ATEX Ex ia IIB T5 Ga Patlama Koruma Sertifikası
Uygulamalar
İçme suyu, yüzey suyu, sanayi, su arıtma, atık su

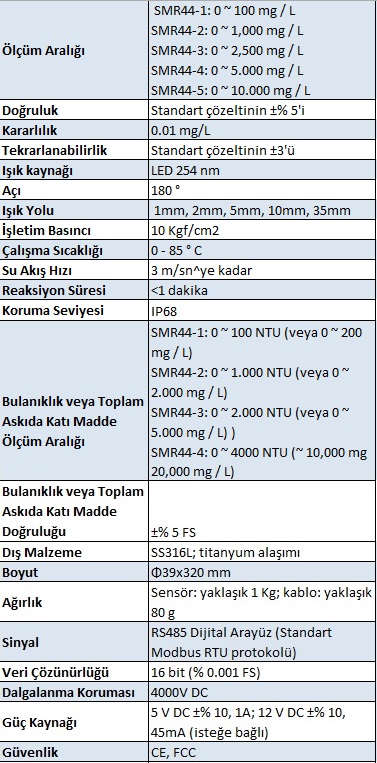

Özellikler
Ölçüm MetoduAnaliz cihazı bir UV 254 nm ışık kaynağı, bir numune hücresi ve bir ışık dedektöründen (foto dedektör) oluşur. Gelen ışık numune tarafından emilir ve ışık dedektör tarafından ölçülür. Değer, numunedeki absorbans miktarına bağlıdır. Verici, doğru ölçüm değerlerini sağlamak için Uluslararası standarda uygun uzun ömürlü bir LED ve 180° ışık yöntemini kullanır. Otomatik bir mekanik silecek, doğruluğu en üst düzeye çıkarmak ve bakım gereksinimini en aza indirmekiçin yüzeyi temiz tutacak ve optik penceredeki hava kabarcıklarını giderecektir. | Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti; 4~20 mA (isteğe bağlı) |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 5~12 VDC, 53 mA (SMR44-1~4, SMR44-6, SMR44-7) ; 12 VDC, 500 mA (SMR44-5) |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| MORİNA | |
| Ölçüm aralığı | SMR44-1 (20 mm): 0~200 mg/L; SMR44-2 (5 mm): 0~1,000 mg/L; SMR44-3 (1 mm): 0~3,000 mg/L; SMR44-4 (0,3 mm): 0~7,000 mg/L; SMR44-5 (1 mm): 0~30,000 mg/L; SMR44-6 (50 mm): 0~50 mg/L; SMR44-7 (100 mm) : 0~25 mg/L |
| Kesinlik | Standart solüsyonda ±%5 (0~15.000 mg/L); Standart solüsyonda ±%10 (15.000~30.000 mg/L) |
| Çözünürlük | 0,01 mg/L |
| tekrarlanabilirlik | ±3% standart solüsyonda |
| Işık kaynağı | LED 254 nm (SMR44-1~4, MR44-6, SMR44-7) ; Ksenon flaş lambası (SMR44-5) |
| Işın açısı | 180° |
| ışık yolu uzunluğu | 0,3, 1, 5, 20, 50, 100mm |
| Proses akış hızı | 0,1~10 m/s Çalışma Basıncı |
| Çalışma basıncı | Maks.10 Kgf/cm 2 |
| Çalışma sıcaklığı | 0~50 °C |
| Tepki Süresi | 3 saniye |
| Kalibrasyon Aralığı | Tipik 24 ay |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo, M12 konnektör, 5 pimli |
| Konut | SS316L; Titanyum |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Boyut | SMR44-1: ø 50Χ305 mm; SMR44-2: ø 50Χ290 mm; SMR44-3: ø 50Χ286 mm; SMR44-4: ø 50Χ286 mm; SMR44-5: ø 68Χ443 mm; SMR44-6: ø 50Χ310 mm; SMR44-7: ø 50Χ335 mm |
| Ağırlık | analizör: yakl. 1 kg; (SS316L); 0,8 Kg (Titanyum); Kablo: 80 g/m |
| askıda katılar | |
| Ölçüm aralığı | SMR44-1 (0~200 mg/L); SMR44-2 (0~1,000 mg/L); SMR44-3 (0~3,000 mg/L); SMR44-4 (0~7,000 mg/L); SMR44-5 (0~30,000 mg/L); SMR44-6 (0~50 mg/L); SMR44-7 (0~25 mg/L) |
| Kesinlik | ±%5 ölçülen değer |
| Çözünürlük | 0,01 mg/L |
| tekrarlanabilirlik | ±3% ölçülen değer |
Konjuge çift bağ veya polisiklik aromatik hidrokarbon içeren organik maddeler su içinde çözüldüğünde, ultraviyole ışığını emerler, bu organik maddeler tarafından 254 mm ultraviyole ışığını emerek sudaki kimyasal oksijen talebini (COD) ölçer ve çift ışın sisteminden geçirirler. Bulanıklık veya askıya alınan katıların konsantrasyonu, otomatik bir telafi olarak ölçülür.
