BULANIKLIK ANALİZÖRÜ - SMR10
Tanım
Bulanıklık analizörü, 880 nm'lik bir ışın yaymak için yerleşik bir LED ışık kaynağı kullanan gelişmiş bir sensördür. Işın, numunedeki askıda katı maddeler tarafından dağıldıktan sonra, numunenin bulanıklık konsantrasyonunu ölçmek için sinyal yoğunluğu dedektör tarafından ölçülür. LED 880nm yakın kızılötesi yaydığından, su numunesinin renginden etkilenmeyecektir. Eşsiz özelliği, bulanıklığı düşükten yüksek konsantrasyonlara kadar ölçebilmesidir. Atık su, içme suyu izleme, karışık likör bulanıklığı izleme ve geleneksel bulanıklık ölçerlerin veya bulanıklık analizörlerinin kullanılmasını gerektiren daha birçok uygulama için idealdir. Bulanıklık sensörleri, optik pencereleri temiz tutmak için sensör bakım aralıklarını uzatan su veya hava püskürten kendi kendini temizleyen bir cihazla donatılabilir.
Özellikler
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensörler
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC ile Doğrudan Bağlantılı, HMI
- Camı Temiz Kalmak İçin Yenilikçi Nano Kaplama
- Otomatik Temizleme Sileceği, Daha Az Bakım
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Alanlara ve Sitelere Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Konfigürasyon ve Teşhis için AQCFG Yazılım Aracı
- IECEx/ATEX Ex ia IIB T5 Ga Patlama Koruma Sertifikası
Uygulamalar
İçme suyu, yüzey suyu, yeraltı suyu, sanayi, su arıtma, atık su

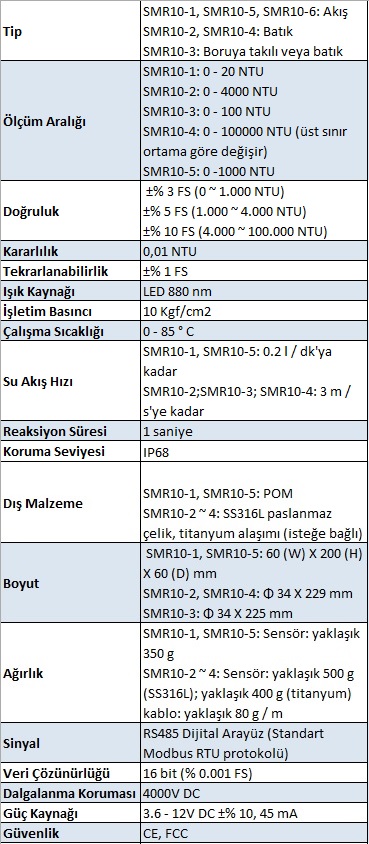

Özellikler
Ölçüm YöntemiBulanıklık analiz cihazı bir ışık kaynağı, bir numune hücresi ve bir ışık dedektöründen (foto dedektör) oluşur. Gelen ışık numunedeki parçacıklar tarafından saçılır ve saçılan ışık dedektör tarafından ölçülür. Saçılma miktarı, numunedeki malzeme miktarına, kullanılan ışığın dalga boyuna ve asılı parçacıkların boyutuna ve bileşimine bağlıdır. Analizör, uzun ömürlü yakın kızılötesi LED (880 nm) ve DIN ISO 7027 veya EPA yöntemi 180.1 ile uyumlu 90° dağınık ışık yöntemini kullanır. Otomatik bir mekanik silecek, doğruluğu en üst düzeye çıkarmak ve bakım gereksinimini en aza indirmek için yüzeyi temiz tutacak ve optik penceredeki hava kabarcıklarını giderecektir.KurulumDalgıç, akışlı, boru yerleştirmeSMR10 Bulanıklık Analizörü | Genel | |
| Çıkış sinyali | Çıkış Sinyali: RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 stop biti; 4~20mA |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 5~12 VDC, 92 mA |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Bu ölçüm cihazı, ISO7027'ye (Formazin kalibrasyon çözümü) göre bir Nefelometrik Bulanıklık Birimidir (NTU). |
| Emniyet | CE, FCC |
| bulanıklık | |
| Ölçüm aralığı | SMR10-2: 0~10/100/1.000/4.000 NTU ;
SMR10-4: 0~100/1.000/4.000/10.000 NTU (örneğe bağlı olarak), otomatik aralık |
| Kesinlik | ±2% ölçülen değer (0~4.000 NTU) ; ±%5 ölçülen değer (4.000~10.000 NTU) |
| Çözünürlük | 0,001 NTU |
| tekrarlanabilirlik | ±1% ölçülen değer |
| Işık kaynağı | LED 880 nm |
| Proses akış hızı | 0,1~10 m/s |
| Çalışma Basıncı | Maks.10 Kgf/cm² |
| Çalışma sıcaklığı | 0~60 °C |
| Tepki Süresi | 3 saniye |
| Kalibrasyon Aralığı | Tipik 24 ay |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo, M12 konnektör, 5 pimli |
| Ev materyalleri | SS316L; Titanyum |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Boyut | ø 22Χ130 mm (silici yok) ; ø 39Χ186.2mm (silecekli) |
| Ağırlık | analizör: yakl. 500g (SS316L); 400 gr (Titanyum) ; Kablo: 80 g/m |
DIN ISO7027 veya EPA180.1'e göre, LED ışık kaynağı 880 nm'de yakın kızılötesi ışık yayar, ışın örnekteki süspansiyon parçacıkları tarafından yayılır ve ışın 90 derecelik bir açıyla bir dedektör tarafından tespit edilir. Sinyal yoğunluğundan sonra bir bulanıklık değeri elde edilebilir. LED 880 nm yakın kızılötesi ışık yayar çünkü, su numunesinin renginden etkilenmez.
