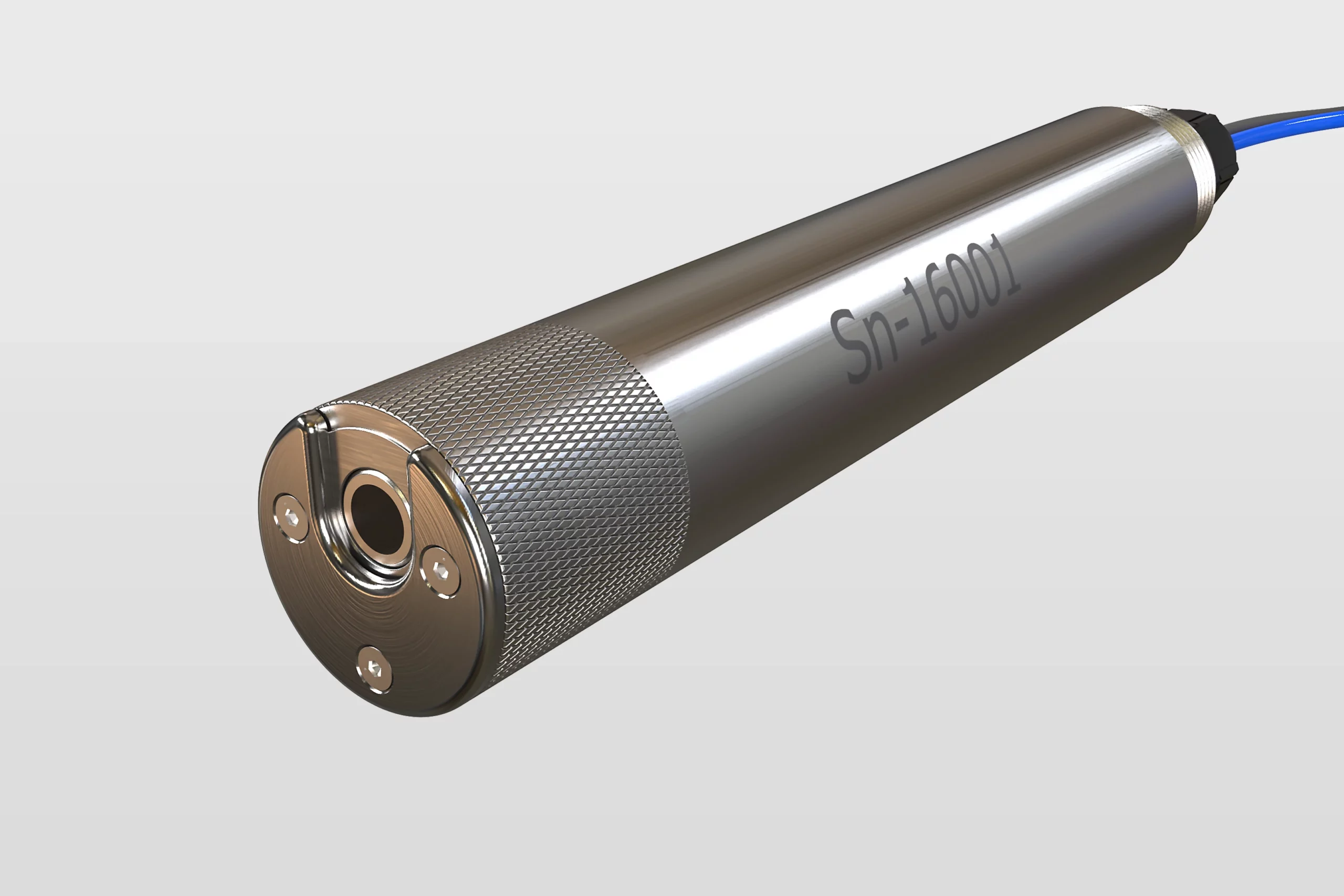

Toplam Askıda Katı Madde Sensörü – TSS
2 NTU’dan %8’den fazla katıya kadar askıda katı madde seviyesi ne olursa olsun, Chemtrac TSS Monitörü çözümdür. %8’e kadar katı madde (atık suda ve diğer katılarda %50’ye kadar) ölçen gelişmiş bir sensör olan bu askıda katı madde monitörü çözümdür ve tek bir sensörde düşük NTU’dan yüzde katı maddeye kadar ölçüm yapabilmesi bakımından benzersizdir.
Atık su, içme suyu izleme, karışık likör askıda katı madde izleme, geri dönüş aktif çamur, merkez sıvı izleme, filtrat izleme, çamur ve geleneksel bir türbidimetre veya askıda katı madde analizörünün kullanılacağı daha birçok uygulama için uygundur. Askıda katı madde sensörü, optik pencerelere su veya hava püskürterek temiz kalmalarını sağlayan otomatik temizleme işleviyle donatılabilir.
Her askıda katı madde monitörü, ölçümleri yapmak için bir ışık kaynağı ve iki dedektör ile donatılmıştır. Işık kaynağından farklı mesafelerde konumlandırılmış iki dedektör, sensörün geniş bir askıda katı madde konsantrasyonu aralığında kullanılmasını sağlar. Işık kaynağı, uzun ömürlü bir kızılötesi LED yayıcıdır (15 yıllık çalışma ömrü sağlar). Dedektörler, >90° dağılan ışık olan geri saçılan ışığı algılamak üzere konumlandırılmış eşleştirilmiş fotodiyotlardır. Geri saçılan ışığı ölçerek sensör, düşük ve yüksek katı madde konsantrasyonlarını algılamak için kullanılabilir. Bu yapılandırma, askıda katı madde konsantrasyonlarının ve bulanıklığın doğru ve güvenilir ölçümlerinin yapılmasını sağlar.
Bulanıklık ölçümleri (NTU) veya düşük katı madde konsantrasyonlarına sahip numunelerin ölçümleri için TSS sensörünün kalibrasyonu çok kolaydır ve tek bir kalibrasyon numunesi gerektirir. Bu numune, başka bir yöntemden alınan bir okuma veya uygun bir standart olabilir. Analizör, her aşamada ölçüm alarak ışık çıkışını dört aşamada azaltan bir prosedürle sensörü kalibre eder. Bu işlem, ‘0’ NTU/katı numunesi kullanma gereksinimi olmadan doğru ve güvenilir bir sıfır ve aralık sağlar.
Yüksek katı konsantrasyonlu numunelerin ölçümü için TSS sensörünün kalibrasyonu, en doğru sonuçlar için çok noktalı bir kalibrasyon kullanır. Geniş bir numune konsantrasyon aralığında doğru bir performans sağlamak için 5 adede kadar kalibrasyon noktası kullanılabilir.
TSS sensörü, bir kanal veya tankta daldırma montajı için bir direğin ucuna monte edilebilir veya işlemi kapatmadan sensörün geri çekilmesine/çıkarılmasına izin veren bir valf aracılığıyla bir boruya yerleştirilebilir.
Diğer Avantajlar
Askıda katıların geniş bir dinamik aralığını sağlam ve doğru bir şekilde ölçmek için tek bir sensörün kullanılması şunları sağlar:
Daha az yedek parça – tek veya birden fazla sahada daha fazla ortaklık
Belirtmeden önce aralığı bilme gereksinimi yok – daha kolay satın alma
Bir çevrimiçi askıda katı analizörü şunlar olabilir:Çevrimiçi mlss ölçer Çevrimiçi
tss ölçer
Çevrimiçi toplam askıda katı ölçer
Çevrimiçi atık su monitörü
Çevrimiçi giriş monitörü
Çevrimiçi ‘işlemde’ askıda katı analizörü
- 2 NTU’dan %8 Katıya
- NTU, mg/l, g/l veya % katı madde cinsinden görüntüler – esnek
- Otomatik temizlemeli optik sensör – aylarca bakım gerektirmez
- Bir kanal veya tank için daldırma montajı
- Boru ekleme montajı
- İstikrarlı ve güvenilir – mükemmel proses kontrolü
- İçme, atık ve proses suları için uygundur
- Bakımlar arasında 12 aya kadar
- Kalibrasyonlar arasında 12 aya kadar
- Menzil 500 g/l’ye kadar, 4000 NTU (numunenin optik özelliklerine bağlı olarak)
- Birimler Seçilebilir g/l, mg/l, ppm, ppt, % (askıda katılar) veya NTU veya FNU (bulanıklık)
- Kesinlik Ölçülen değerin %2’sinden az veya 0,01 g/l veya 0,8 NTU (hangisi büyükse)
- Tekrarlanabilirlik< ölçüm değerinin %1’i veya 0,001 g/l veya 0,8 NTU (hangisi büyükse)
- Tespit Sınırı 0,001 g/l veya 2,4 NTU
- Çözünürlü 0,0001 g/L’ye kadar
- Tepki Süresi T90 > 10 sn (ortalamaya göre ayarlanabilir)
- Drift (elektronik)Hiçbiri
- Ortalama Yapılandırılabilir (10 sn – 10 dk)
- Lamba KaynağıKızılötesi LED (860nm)
- AğırlıkYaklaşık 1 kg (35 oz.)
- İşlem Sıcaklığı0-50 C (32-122 F)
- Çalışma Basıncı10 bar (145 psi) maksimum
- IP Derecelendirmesi IP68
- Montaj Dişi (daldırma montajı için)1” BSP
- Maksimum Güç Tüketimi15 VDC’de 70 mA
- Kablo Uzunluğu 6m (20 ft) standart (talep üzerine uzatılabilir)
- Islanan Parçalar 316 paslanmaz çelik, safir
- Çap38 mm (1,49 inç)
- Uzunluk 230 mm (9,06 inç)
- Sensör sınırı*248
- Analog çıkış sınırı*248
- Röle sınırı*4816
- Dijital Giriş sınırı*4816
- Yalıtılmış evrensel G/Ç
- Nema 4X/IP65
- Duvar ve panel montajı
- Çok dilli
- Yüksek çözünürlüklü ekran
- Grafiksel trend
- Açık/Kapalı eşik kontrolü isteğe bağlı
- Gelişmiş kontrol (örneğin PID) isteğe bağlı
- Renkli ekran
- Özelleştirilebilir veri günlükleri
- MicroSD kart indirme
- Uzaktan (İnternet) erişimisteğe bağlı
- PROFIBUS, Modbus isteğe bağlı
