Bulanıklık Sensörü – HydroACT ile NTU
Çevrimiçi Bulanıklık Monitörü (nefelometre, bulanıklık ölçer), son derece kararlı, doğru ve düşük bakım gerektiren bir sensör sağlamak için LED optik teknolojisi kullanan benzersiz bir Bulanıklık Probu içerir. Sensörü bir HydroACT Analizörü/Kontrolörü ile birleştiren sistem, ISO 7027’ye uygun olarak dağılmış ışığın nefelometrik ölçümünü kullanarak sudaki gerçek çevrimiçi bulanıklığı ve/veya askıda katıları belirler.
Her bir prob, bir ışık kaynağı, numuneden saçılan ışığın nefelometrik ölçümü için bir yan dedektör ve ışık çıkışını izlemek için bir referans dedektörü ile donatılmıştır. Işık kaynağı uzun ömürlü bir IR LED yayıcıdır. Bu yapılandırma, çevrimiçi bulanıklık ve askıda katıların doğru ve güvenilir ölçümlerinin yapılmasını sağlar. ‘Sıfır’ ayarına gerek kalmadan tek bir kalibrasyon kullanılarak güvenilir kalibrasyon gerçekleştirilebilir.
Problar, zorlu çalışma ortamlarına dayanabilmeleri için paslanmaz çelik ve safirden yapılmıştır. Optik yüzeyleri temiz tutmak için bir Autoclean sistemi dahil edilebilir, böylece bakım ihtiyacı potansiyel olarak ‘bakımsız’a düşürülebilir.
Çevrimiçi bulanıklık ölçer, dip izleme ve kabarcık giderici bir akış hücresine montaj için uygundur.
Çevrimiçi bulanıklık ölçerin çalışma prensibi bir patent başvurusuna tabidir ve sıfırı hesaplamak, kalibre etmek ve okumalardan NTU (FNU) değerini türetmek için aldığı verileri işleme şekli bakımından benzersizdir.
Chemtrac çevrimiçi bulanıklık ölçerler farklı HydroACT kontrol ünitesi seçenekleriyle mevcuttur ve farklı iletişim, görüntüleme ve kontrol yetenekleriyle aynı harika performansı sunar.
- Tek nokta kalibrasyonu – kullanımı çok kolay
- 0.001 çözünürlük
- Kararlı ve güvenilir okumalar – mükemmel proses kontrolü
- Otomatik temizlemeli katı hal optik sensörü – hareketli parça yok
- Bir kanal veya tank için daldırma montajı

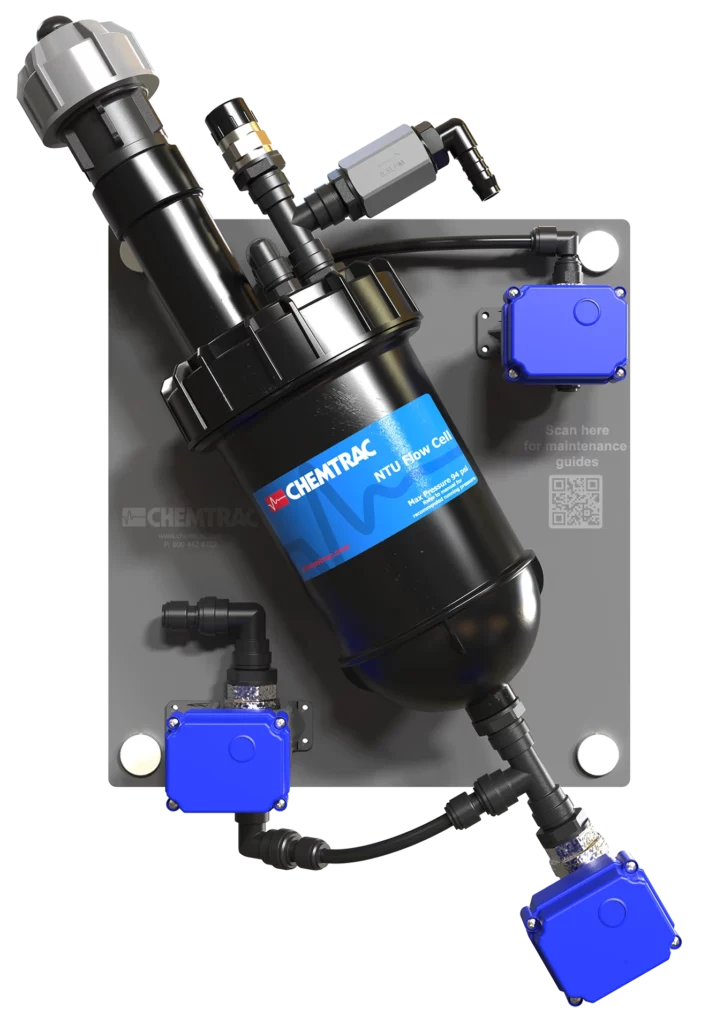

- Kabarcık giderme akış hücresi
- 0 NTU ile 1000 NTU’ arasındaki içme, atık ve proses suları için uygundur
- Bakım gerektirmez’ – düşük sahip olma maliyeti
- ‘Sıfır’ gerekmiyor – düşük uçta geliştirilmiş doğruluk
- Kalibrasyonlar arasında 1 yıla kadar – çok az sapma
- 10 bara kadar – hat içi çalışma için
- Otomatik kabarcık giderme ve kabarcık giderme çözümleri – kabarcıklardan kaynaklanan bir müdahale yok
Menzil 0,01 – 1000 NTU, 0,01 – 20000 mg/l aralığında seçilebilir (uygulamaya bağlı)
Tipik Aralıklar 0,01 – 20 NTU, 0,01 – 100 NTU, 0,01 – 1000 NTU
Doğrusallık R2 > .99
Yanıt Süreleri T90 > 10 sn (ortalamaya göre ayarlanabilir)
Kesinli kÖlçülen değerin %1’inden az veya 0,01 NTU (hangisi büyükse)
Tekrarlanabilirlik Ölçülen değerin %0,3’ünden az veya 0,005 NTU (hangisi büyükse) (Ref: ISO 15839) \
Çözünürlük 0,001 NTU (0-2), 0,01 NTU (2-10), 0,1 NTU 910-100), 1 NTU (>100)
Tespit Sınırı 0,001 NTU (0-2), 0,01 NTU (2-10), 0,1 NTU 910-100), 1 NTU (>100)
Sıcaklık 0-50 C
Basınç 0-10 Bar
Ortalama 10 sn – 10 dk
Lamba Kaynağı Kızılötesi, 860nm
Temizleme Döngüleri Kullanıcı tarafından ayarlanabilen temizleme döngüsü süresi ve temizleme süresi
Temizlik Otomatik temizlemeli su jeti
Muhafaza Derecelendirmesi IP65
Sensör Çevre Koruma IP68
Görüntülemek Değer ve alarmlar ve grafikler aynı anda
Kalibrasyon Bir puan (sıfır gerekli değil)
Çap 38 mm (1,5 inç)
Uzunluk 278 mm (11 inç)
Sensör sınırı*248
Analog çıkış sınırı*248
Röle sınırı*4816
Dijital Giriş sınırı*4816
Yalıtılmış evrensel G/Ç•••
Nema 4X/IP65•••
Duvar ve panel montajı•••
Çok dilli•••
Yüksek çözünürlüklü ekran•••
Grafiksel trend•••
Açık/Kapalı eşik kontrolü -isteğe bağlı
Gelişmiş kontrol (örneğin PID)- isteğe bağlI
Renkli ekran••
Özelleştirilebilir veri günlükleri••
MicroSD kart indirme••
Uzaktan (İnternet)
PROFIBUS, Modbus
