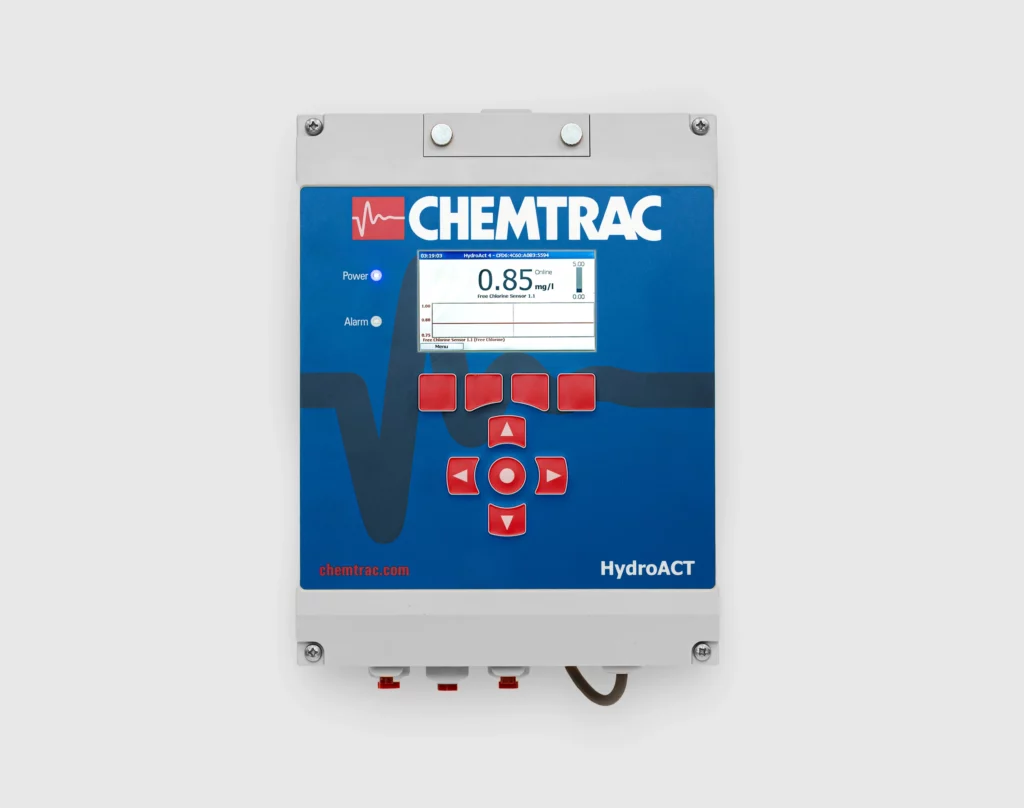

HydroACT Çok Parametreli Analizör Cihazı
HydroACT analizörü, her kullanıcının gereksinimlerine uyacak şekilde geniş bir yelpazede özelleştirilebilir yetenekler sunar: tek sensörlü ve analog çıkışlı temel bir analizörden, birden fazla sensörlü bir kontrolör, çeşitli kimyasal besleme kontrol çıkışları ve dijital iletişimlerden (Modbus veya PROFIBUS) oluşan daha kapsamlı bir çözüme. Diğer isteğe bağlı özellikler arasında analog ve dijital G/Ç, veri kaydı ve LAN veya GSM modem üzerinden uzaktan erişim bulunur. HydroACT platformunun çok yönlülüğü, kullanıcının yalnızca gerçekten ihtiyaç duyduğu belirli donanım ve ürün yazılımı bileşenlerini satın almasına izin vererek ve uygulama gereksinimleri değişirse daha sonra yükseltmelerin yapılmasına olanak tanıyarak daha uygun fiyatlı ve esnek bir çözüm sağlamaya yardımcı olur. HydroACT analizörü üç versiyonda mevcuttur. Her versiyon farklı seviyelerde G/Ç yeteneği sunar.
HydroACT, her kullanıcının gereksinimlerine uygun bir dizi özellik sunar: tek sensör ve analog çıkışlı temel bir analizörden, birden fazla sensörden, geniş analog ve dijital G/Ç seçeneklerinden ve dijital iletişim yeteneğinden (Modbus veya PROFIBUS) oluşan daha kapsamlı bir çözüme kadar. Otomatik kimyasal besleme gerektiren uygulamalar için HydroACT, PID, ileri besleme ve/veya akış hızlandırma için yapılandırılmış birden fazla kontrol döngüsüyle donatılabilir. Diğer özellikler ve seçenekler şunlardır: yüksek çözünürlüklü renkli ekran, özelleştirilebilir ana ekran, çok eksenli grafiklerde 4 adede kadar ölçümün grafiksel eğilimi ve çıkarılabilir depolama ortamına veri kaydı. HydroACT platformunun çok yönlülüğü, kullanıcının yalnızca o anda ihtiyaç duyduğu donanım ve program özelliklerini satın almasına olanak tanırken, uygulama gereksinimleri değişirse daha sonra yükseltmelerin kolayca gerçekleştirilmesine olanak tanır.
- Serbest Klor
- Toplam Klor
- Akış Akımı
- Parçacık Sayacı
- UV254
- Klor Dioksit
- Ozon
- TSS/NTU
- Çözünmüş Oksijen
- ORP
- Klorit
- pH
- Perasetik asit
- Akış
- Dış Girişler
- Üç versiyonda mevcuttur (HA2, HA4, HA8)
- Kimyasal Besleme Kontrol Çıktıları
- Dijital İletişim (Modbus veya Profibus)
- Analog ve Dijital G/Ç
- Veri Kaydı
- LAN veya GSM modem üzerinden uzaktan erişim
- Dezenfeksiyon
- Pıhtılaşma
- Filtrasyon
- Biten Su/Dağıtım
- RO Tedavisi
- Havalandırma
- Sıvı / Katı Madde Ayrımı (AAT)
- Temiz Sıvı Kirliliği
- Korozyon Ürün Taşımacılığı
| Özellik | HA2 | HA4 | HA8 |
|---|---|---|---|
| Güç | 100–240 VAC / 0,25 A veya 12 VDC / 0,8 A (standart), 24 VDC (ops.) | Aynı | Aynı |
| Görüntüleme | 4.3”, 480×272, 8 bit gri tonlamalı ekran | 4.3”, 480×272, 24 bit renkli ekran | 4.3”, 480×272, 24 bit renkli ekran |
| Sensör Seçenekleri | Cl, ClO₂, O₃, pH, ORP, DO, İletkenlik, TSS/NTU, UV254, SCM, vb. | Aynı | Aynı |
| Harici Giriş (ops.) | 4–20 mA, 0–2/10 VDC, ±2000 mV, Pt100, darbe, Modbus | Aynı | Aynı |
| Analog Çıkışlar (ops.) | 2 adede kadar | 4 adede kadar | 8 adede kadar |
| Analog Çıkış Tipleri | 0–20 mA, 4–20 mA, 0–10 VDC, 0–1.25 VDC, menüden yapılandırılabilir | Aynı | Aynı |
| Röleler (ops.) | 4 adede kadar, SPST, 380 VAC, 6 A | 8 adede kadar, SPST, 380 VAC, 6 A | 16 adede kadar, SPST, 380 VAC, 6 A |
| Dijital Girişler (ops.) | 4 adede kadar | 8 adede kadar | 16 adede kadar |
| Alarmlar & Eşikler | Her çıkış ve parametre için 2 yapılandırılabilir eşik ve gecikmeli alarm | Aynı | Aynı |
| Kontrol Döngüleri (ops.) | 2 adede kadar | 4 adede kadar | 8 adede kadar |
| Kontrol Türleri (ops.) | Yüksek / Düşük eşik | PID, ileri besleme, zamanlayıcı, yüksek/düşük eşik, SP rampası | PID, ileri besleme, zamanlayıcı, yüksek/düşük eşik, SP rampası |
| İletişim (ops.) | Modbus RTU/ASCII (RS485), TCP (Ethernet), PROFIBUS DP | Aynı | Aynı |
| Veri ve Olay Kaydı | 1.000 kayıt kapasiteli dahili hafıza | 1 milyon kayıt, microSD ile genişletilebilir | 1 milyon kayıt, microSD ile genişletilebilir |
| Modem (ops.) | Yok | GSM / GPRS / 3G entegre modem | GSM / GPRS / 3G entegre modem |
| Uzaktan Erişim (ops.) | Yok | Web tarayıcı, e-posta ile uyarı (Ethernet/modem kartı gerekir) | Web tarayıcı, e-posta ile uyarı (Ethernet/modem kartı gerekir) |
| Muhafaza | ABS alev geciktirici, NEMA 4X / IP65 | Aynı | Aynı |
| Boyutlar (G x Y x D) | 230 x 309 x 103 mm (9″ x 12.2″ x 4.1″) | Aynı | 460 x 309 x 103 mm (18″ x 12.2″ x 4.1″) |
| Ağırlık | 2 kg (4.4 lbs) | Aynı | Aynı |
| Parametre | Ölçüm Aralıkları | Mevcut Parametre Sayısı |
|---|---|---|
| Serbest Klor (Free Cl) | 2, 5, 10, 20, 200 mg/L | 1 (Serbest Cl) |
| Toplam Klor (Total Cl) | 2, 5, 10, 20 mg/L | 1 (Toplam Cl) |
| Klor Dioksit (ClO₂) | 0.5, 2, 5, 10, 20 mg/L | 1 (ClO₂) |
| Klorit (ClO₂⁻) | 2 mg/L | 1 (Klorit) |
| Ozon (O₃) | 0.2, 0.5, 2, 5, 10, 20 mg/L | 1 (Ozon) |
| pH ve Sıcaklık | 0 – 14 pH | 2 (pH, Sıcaklık) |
| ORP (Oksidasyon-Redüksiyon Potansiyeli) | -1999 ila +1999 mV | 1 (ORP) |
| TSS / NTU | 50 – 4.000 NTU, 0 – 20 g/L | 3 (Katı Madde %, mg/L veya ppm, NTU) |
| Akış Akımı | -1000 ila +1000 SCV | 3 (SCV, Motor RPM, Sinyal Sağlığı) |
| UV254 (Organik Madde) | 0 – 100% UVT, 0 – 2 UVA | 2 (UVT, Sıcaklık) |
| İletkenlik (Conductivity) | 0 – 1.000 mS/cm² | 2 (İletkenlik, Sıcaklık) |
| Torodial İletkenlik | 0 – 2.000 mS/cm² | 2 (İletkenlik, Sıcaklık) |
| Çözünmüş Oksijen (DO) | 0 – 50 mg/L, 0 – 450% doygunluk | 3 (mg/L, % Doygunluk, Sıcaklık) |
| Parçacık Sayacı | 2 – 100 mikron | 6 (Boyut kutuları – Sayım veya ppb) |
| Dış Girişler | Kullanıcı tanımlı | 1 (Kullanıcı tanımlı kanal) |
| Özellik | HA2 | HA4 | HA8 |
|---|---|---|---|
| Sensör Sınırı* | 2 | 4 | 8 |
| Analog Çıkış Sınırı* | 2 | 4 | 8 |
| Röle Sınırı* | 4 | 8 | 16 |
| Dijital Giriş Sınırı* | 4 | 8 | 16 |
| Yalıtılmış Evrensel G/Ç | • | • | • |
| NEMA 4X / IP65 Koruma | • | • | • |
| Duvar ve Panel Montajı | • | • | • |
| Çok Dilli | • | • | • |
| Yüksek Çözünürlüklü Ekran | • | • | • |
| Grafiksel Trend | • | • | • |
| Açık/Kapalı Eşik Kontrolü | İsteğe Bağlı | İsteğe Bağlı | İsteğe Bağlı |
| Gelişmiş Kontrol (PID vb.) | İsteğe Bağlı | İsteğe Bağlı | İsteğe Bağlı |
| Renkli Ekran | • | • | |
| Özelleştirilebilir Veri Günlükleri | • | • | |
| MicroSD Kart İndirme | • | • | |
| Uzaktan (İnternet) Erişim | İsteğe Bağlı | İsteğe Bağlı | |
| PROFIBUS, Modbus | İsteğe Bağlı | İsteğe Bağlı |
