Spektrometrik Gama Radyasyon Dedektörleri ve Algılama Üniteleri

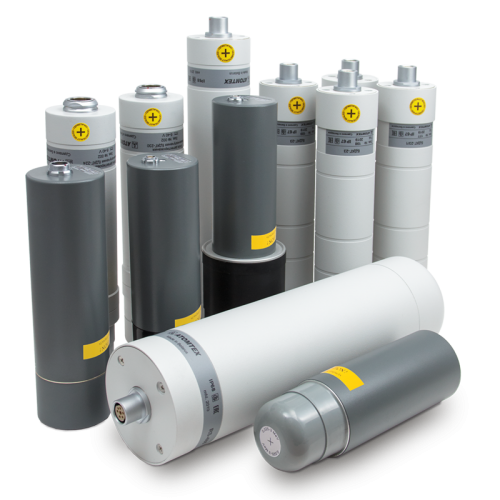

Sabit ve mobil izleme istasyonlarında ve kara, uçak ve deniz uygulamaları için robot cihazlarında kullanılmak üzere spektrometrik gama radyasyon algılama üniteleri (BDKG-05М, BDKG-11М, BDKG-19М, BDKG-201М, BDKG-203М, BDKG-205М, BDKG-211М, BDKG-219М)
| Tespit Birimi | BDKG-05M | BDKG-11M | BDKG-19M |
| Sintilasyon dedektörü | NaI(Tl) Ø40х40 mm | NaI(Tl) Ø63х63 mm | NaI(Tl) Ø63х160 mm |
| Enerji aralığı | 20 keV – 3 MeV | 20 keV – 3 MeV | 20 keV – 3 MeV |
| Ortam doz eşdeğer oranının ölçüm aralığı | 30 nSv/saat – 300 µSv/saat | 30 nSv/saat – 150 µSv/saat | 30 nSv/saat – 50 µSv/saat |
| Kabul edilebilir içsel bağıl hatanın sınırları | ±%20 | ±%20 | ±%20 |
| Gama radyasyonuna karşı tipik duyarlılık, cps/(µSv·h -1 ) | 5400 [ 241 Am] 800 [ 137 Cs] 420 [ 60 Co] | 13500 [ 241 Am] 2200 [ 137 Cs] 1200 [ 60 Co] | 37000 [ 241 Am] 6000 [ 137 Cs] 2500 [ 60 Co] |
| 662 keV’ye ( 137 Cs) göre enerji bağımlılığı | ±15% (50 keV – 3 MeV) | ±15% (50 keV – 3 MeV) | ±15% (50 keV – 3 MeV) |
| 662 keV’de ( 137 Cs) tipik enerji çözünürlüğü | %7,5 | %7,5 | %8 |
| Koruma sınıfı | I54 | I54 | I54 |
| Arayüz | USB / RS232 / Bluetooth (Arayüz adaptörü) | ||
| Çalışma sıcaklığı aralığı | -20…+50°С | -20…+50°С | -20…+50°С |
| Boyutlar, ağırlık | Ø60х300 mm, 0,9 kg | Ø78х320 mm, 1,7 kg | Ø78х350 mm, 3 kg |
| Tespit Birimi | BDKG-201M | BDKG-203М | BDKG-205М | BDKG-211M | BDKG-219M |
| Sintilasyon dedektörü | NaI(Tl) Ø25х16 mm | NaI(Tl) Ø25х40 mm | NaI(Tl) Ø40х40 mm | NaI(Tl) Ø63х63 mm | NaI(Tl) Ø63х160 mm |
| Enerji aralığı | 20 keV – 3 MeV | 20 keV – 3 MeV | 20 keV – 3 MeV | 20 keV – 3 MeV | 20 keV – 3 MeV |
| Ortam doz eşdeğer oranının ölçüm aralığı | 50 nSv/saat – 1 mSv/saat | 30 nSv/saat – 500 µSv/saat | 30 nSv/saat – 300 µSv/saat | 30 nSv/saat – 120 µSv/saat | 30 nSv/saat – 50 µSv/saat |
| Kabul edilebilir içsel bağıl hatanın sınırları | ±%20 | ±%20 | ±%20 | ±%20 | ±%20 |
| Gama radyasyonuna karşı tipik duyarlılık, cps/(µSv·h -1 ) | 1400[ 241 Am] 165 [ 137 Cs] 80 [ 60 Co] | 3600 [ 241 Am] 400 [ 137 Cs] 190 [ 60 Co] | 5400 [ 241 Am] 800 [ 137 Cs] 420 [ 60 Co] | 13900 [ 241 Am] 2450 [ 137 Cs] 1300 [ 60 Co] | 37000 [ 241 Am] 6000 [ 137 Cs] 2500 [ 60 Co] |
| 662 keV’ye ( 137 Cs) göre enerji bağımlılığı | ±15% (50 keV – 3 MeV) | ±15% (50 keV – 3 MeV) | ±15% (50 keV – 3 MeV) | ±15% (50 keV – 3 MeV) | ±15% (50 keV – 3 MeV) |
| 662 keV’de ( 137 Cs) tipik enerji çözünürlüğü | %8,5 | %8 | %7,5 | %7,5 | %8 |
| Koruma sınıfı | IР68 (50 m derinliğe kadar tatlı su ölçümü. 5 atm veya 0,6 MPa’ya kadar hidrostatik basıncı korur) | ||||
| Arayüz | USB / RS232 / RS485 / Bluetooth (Arayüz adaptörü) | ||||
| Çalışma sıcaklığı aralığı | -35…+55°С | -35…+55°С | -35…+55°С | -35…+55°С | -35…+55°С |
| Boyutlar, ağırlık | Ø63х313 mm, 1 kg | Ø63х333 mm, 1 kg | Ø63х333 mm, 1 kg | Ø90х350 mm, 2 kg | |
- Veri Sayfası (DU Spektrometrik) SPEKTROMETRİK GAMA RADYASYON TESPİT ÜNİTELERİ
