Nötron Radyasyon Ölçüm ve Algılama Sistemi

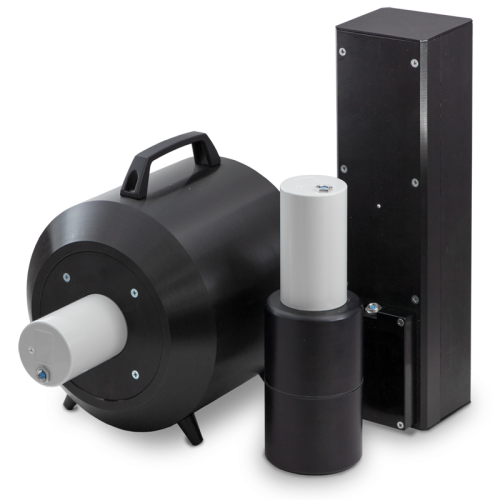

Nötron radyasyon algılama üniteleri (BDKN-01, BDKN-02, BDKN-03, BDKN-04, BDKN-05)

Tespit Birimi	BDKN-01 / BDKN-02	BDKN-03 / BDKN-04
Dedektör: Polietilen moderatörde He-3 orantılı sayacı	Bir He-3 sayacı	Bir He-3 sayacı
Enerji aralığı	0,025 eV – 14 MeV	0,025 eV – 14 MeV
Ortam doz eşdeğer oranının ölçüm aralığı	0,1 µSv/h – 10 mSv/h [Pu-Be kaynağı]	0,1 µSv/saat – 10 mSv/saat
Pu-Be radyasyonuna karşı tipik duyarlılık, (Doz oranı ölçüm modunda)	0,355 cps/(µSv·h ^-1 )	0,355 cps/(µSv·h ^-1 )
Akı yoğunluğunun ölçüm aralığı	0,1 – 10 ⁴ nötron·s ^-1 ·cm ^-2	0,1 – 10 ⁴ nötron·s ^-1 ·cm ^-2
Pu-Be radyasyonuna karşı tipik duyarlılık, (Akı yoğunluğu ölçüm modunda)	0,5 cps/(nötron·s ^-1 ·cm ^-2 )	0,5 cps/(nötron·s ^-1 ·cm ^-2 )
Kabul edilebilir içsel bağıl hatanın sınırları	±%35 (doz oranı) ±%20 (akış yoğunluğu)	±20% (doz oranı) ±35% (akış yoğunluğu)
Koruma sınıfı	Ip64	Ip64
Arayüz	RS232 (BDKN-01) / RS485 (BDKN-02)	RS232 (BDKN-03) / RS485 (BDKN-04)
Çalışma sıcaklığı aralığı	-40…+50°С	-40…+50°С
Boyutlar, ağırlık	Ø90х260 mm, 2 kg	316x220x265 mm, 8 kg

Tespit Birimi	BDKN-05	BDKN-06
Dedektör: Polietilen moderatörde He-3 orantılı sayacı	İki He-3 sayacı	Bir He-3 sayacı
Enerji aralığı	0,025 eV – 14 MeV	0,025 eV – 16 MeV
Ortam doz eşdeğer oranının ölçüm aralığı	–	0,1 µSv/saat – 30 mSv/saat
Pu-Be radyasyonuna karşı tipik duyarlılık, (Doz oranı ölçüm modunda)	–	0,7 cps/(µSv·h ^-1 )
Akı yoğunluğunun ölçüm aralığı	0,1 – 2·10 ³ nötron·s ^-1 ·cm ^-2	–
Pu-Be radyasyonuna karşı tipik duyarlılık, (Akı yoğunluğu ölçüm modunda)	10 cps/(nötron·s ^-1 ·cm ^-2 )	1 cps/(nötron·s ^-1 ·cm ^-2 )
Kabul edilebilir içsel bağıl hatanın sınırları	– (doz oranı) ±%20 (akış yoğunluğu)	±20% (doz oranı) – (akış yoğunluğu)
Koruma sınıfı	I54	Ip64
Arayüz	RS232	RS232
Çalışma sıcaklığı aralığı	-20…+50°С	-30…+50°С
Boyutlar, ağırlık	105x115x380 mm, 3,5 kg	550х254х254 mm, 10 kg (tripodsuz)
