Radar DEBİMETRE - SMR63
Tanım
Radar Akış Hız Ölçer, uzaktan izleme, kalibrasyon, konfigürasyon ve teşhis yetenekleriyle basit, güvenilir, maliyet tasarrufu sağlayan proses verileri sağlayan RS485 iletişim arabirimi üzerinden doğrudan bağlanır. IP68'e dayanıklı sağlam bir muhafaza içinde muhafaza, 1500 N çekme mukavemetli Kevlar takviyeli kablo, 1,2 km'ye kadar dijital veri iletimi, verici su/atık su endüstrisinde ideal olarak kullanılır.
Özellikler
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensörler
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- 80 GHz Süper Odaklamalı Radar Işını, Işın Açısı 6°'den Az Ooid Engellere ve Kapalı Alanlarda Birikmeye
- Yüzey Köpüğü, Son Derece Türbülanslı Akış ve Anten Üzerindeki Yoğuşma Olsa Bile Düşük Yansıtıcı Sıvıları, Sıvıyı Dip Seviyesine Kadar Doğru ve Güvenilir Bir Şekilde Ölçmek için 120 dB Geniş Dinamik Aralık
- Yankı Gürültüsünü Ortadan Kaldırmak İçin Gelişmiş Akıllı Algoritma ve Sinyal İşleme Teknolojisi
- Surcharge Hidrostatik Seviye Sensörü, Kesintisiz Seviye Ölçümü Sağlamaya Devam Ediyor
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC ile Doğrudan Bağlantılı, HMI
- Dahili eğim sensörü, Otomatik Açı Telafisi
- Sıcaklık, Yağmur, Kar Yağışı, Bulanıklık, Askıda Katı Maddeler, Buhar, Buhar ve Kum Fırtınasından Etkilenmez
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Alanlara ve Sitelere Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Konfigürasyon ve Teşhis için AQCFG Yazılım Aracı
Uygulamalar
Duvar montajı, direk montajı

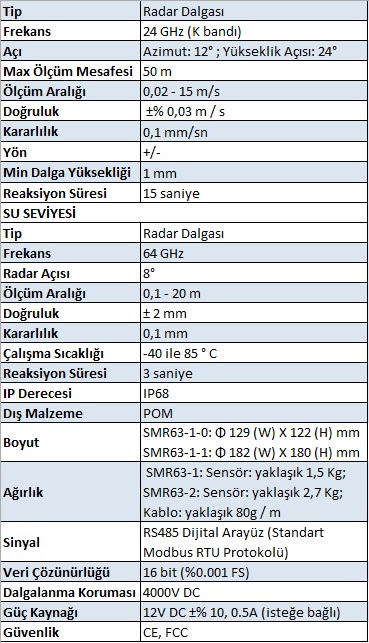

Özellikler
Ölçüm MetoduSensör, akış hızını ölçmenin güvenilir ve doğru bir yolunu sağlamak için kanıtlanmış radar ölçüm teknolojisi ile en yeni spektral sinyal işleme teknolojisini birleştirir.KurulumDuvar montajı, direk montajıSMR63 Radar Akış Hız Ölçer | Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti; 4~20 mA, HART Protokolü (isteğe bağlı) |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Aşırı Gerilim Koruması1 | 1.500 VDC |
| Güç | 12 VDC, 145 mA |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| Radar Akış Hızı | |
| Sıklık | 24 GHz; 80 GHz (isteğe bağlı) |
| radar açısı | 12° (Azimut) , 24° (Yükseklik) |
| Maks. Ölçüm Mesafesi | 0,02~30 m |
| Ölçüm aralığı | 0,02~20 m/s, çift yönlü |
| Kesinlik | ±1% okuma |
| Çözünürlük | 1 mm/sn |
| dak. Dalga yüksekliği | 1 mm |
| İşletme basıncı | -1~3 Kgf/cm 2 |
| Çalışma sıcaklığı | -40~85 °C |
| Tepki Süresi | 10 saniye |
| Kalibrasyon Aralığı | Tipik 12 ay |
| Bağlantı | M16X1.5 fişli sabit kablo; M12 konektör, 5 pimli |
| Ev materyalleri | POM; PVDF (anten) |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| boyutlar | 180(G)X169(Y) mm (hidrostatik seviye sensörü yok) ; 180(G)X207(Y) mm (hidrostatik seviye sensörü dahil) |
| Ağırlık | verici: yakl. 2,7 Kg (hidrostatik seviye sensörü yok), 3 Kg (hidrostatik seviye sensörü dahil) ; kablo: 80 g/m |
| Radar Seviyesi | |
| ölçüm metodu | Radar |
| Sıklık | 80 GHz |
| radar açısı | 6 ° |
| Ölçüm aralığı | SMR63-2: 0.2~30 m; SMR63-3 : 0,2~15 m |
| Kesinlik | ±1 mm |
| Çözünürlük | 0,1 mm |
| Koruma | IP68 |
| Hidrostatik Seviye | |
| Ölçüm aralığı | 0~10 m |
| Kesinlik | ±%0,1 FS (SS316L); ±%0,25 FS (Titanyum) |
| Çözünürlük | %0,01 FS |
| tekrarlanabilirlik | ±%0,025 FS |
| Stabilite (yıllık) | ±%0,1 FS |
| Güvenlik Yükü | 3 X ölçüm aralığı |
| yırtılma | >4 X ölçüm aralığı |
| Kalibrasyon Aralığı | Tipik 12 ay |
| Sıcaklık | |
| Sensör | nokta1000 |
| Ölçüm aralığı | -30~75 °C |
| Kesinlik | ±0,1 °C |
| Çözünürlük | 0,01 °C |
| tekrarlanabilirlik | 0,1 °C |
Sürekli olarak radar dalga sinyalleri iletir, su yüzeyinden yansıyan frekans kaymasını ölçer, yüzey akış hızını hesaplar.
