PAH Türevleri Analiz Sİstemi - SMR37
Suda Yağ Analizörü
Tanım
Su içinde yağ analizörü, sudaki hedef maddeyi önceden belirlenmiş bir dalga boyunda bir ışınla uyarmak ve ardından hedef maddenin floresan üretmesini sağlamak için floresans yöntemi prensibine dayanır. Geleneksel absorbans yöntemiyle karşılaştırıldığında, floresan yöntemi daha iyi numune seçiciliğine sahiptir ve sudaki yağı sürekli ve doğru bir şekilde ölçebilen bir model oluşturur. Farklı yağ türleri farklı özelliklere sahiptir. Çevrimiçi izleme ihtiyaçlarını karşılamak için ideal bir çözümdür.
Özellikler
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensörler
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- Referans Hücresi, Bakım Süresini ve Maliyetini Azaltmak için Daha Uzun Hizmet Ömrü için Çift Bağlantılı Tasarıma Sahiptir
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC ile Doğrudan Bağlantılı, HMI
- Çizilmeyi Önleyen Safir Cam Pencereler
- Camı Temiz Kalmak İçin Yenilikçi Nano Kaplama
- Otomatik Temizleme Sileceği, Daha Az Bakım
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Alanlara ve Sitelere Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Konfigürasyon ve Teşhis için AQCFG Yazılım Aracı
- IECEx/ATEX Ex ia IIB T5 Ga Patlama Koruma Sertifikası
Uygulamalar
İçme suyu, yüzey suyu, sanayi, su arıtma, atık su

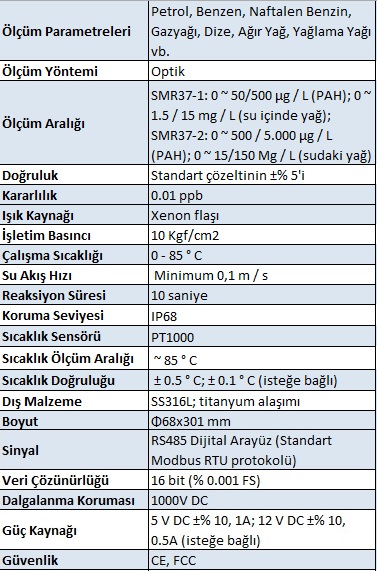

Özellikler
Ölçüm MetoduFloresan optik teknolojisine dayanmaktadır. Bir florometre, ilgilenilen analiti uyarmak için gereken ışığın dalga boyunu üretir, yayılan ışığın dalga boyunu seçici olarak iletir, ardından yayılan ışığın yoğunluğunu ölçer. Yayılan ışık, ölçülen analitin konsantrasyonu ile orantılıdır.KurulumDalgıç, içinden akışSMR37-1~2 Polisiklik Hidrokarbon Analiz Cihazı| Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti; 4~20mA |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 12 VDC, 620 A |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| Genel | |
| Parametre | PAH'lar (Naftalin, Asenaftilen, Asenaften, Floren, Fenantren, Antrasen, Floranten, Piren, Krizen, benzo, dibenzo antrasen, ideno piren, benzo perilen) |
| ölçüm metodu | floresan |
| Ölçüm aralığı | SMR37-1: 0~50/500 μg/L; SMR37-2: 0~500/5.000 μg/L |
| Kesinlik | ±%5 ölçülen değer |
| Çözünürlük | 0,1 mikrogram/L |
| tekrarlanabilirlik | ±3% ölçülen değer |
| Işık kaynağı | Xenon flaş lambası |
| Çalışma basıncı | Maks. 10 Kgf/cm 2 |
| Çalışma sıcaklığı | 0~50 °C |
| Proses akış hızı | 0,1~10 m/s |
| Tepki Süresi | 5 saniye |
| Ölçüm aralığı | Tipik 24 ay |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo, M12 konnektör, 5 pimli |
| Konut | Titanyum |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Boyut | Φ 68 x 282 mm |
| Ağırlık | analizör: yakl. 1,7 Kg (Titanyum) ; kablo: 80 g/m |
SMR37-4~5 Suda Yağ Analizörü| Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti; 4~20 mA (isteğe bağlı) |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 5~12 VDC, 118 mA |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| Sudaki Yağ | |
| Tip | SMR37-4: Rafine Yağ (Petrol, Gazyağı, Dizel Yağları, Ağır Yağlar, Yağlama Yağları);
SMR37-5: Ham Petrol |
| Ölçüm aralığı | SMR37-4 (0~150 mg/L); SMR37-5 (0~1.500 μg/L) |
| Kesinlik | ±%5 ölçülen değer |
| Çözünürlük | 0,1 mikrogram/L |
| tekrarlanabilirlik | ±3% ölçülen değer |
| Işık kaynağı | LED 285 nm (SMR37-4) ; LED 365 nm (SMR37-5) |
| Çalışma basıncı | Maks. 10 Kgf/ cm² |
| Çalışma sıcaklığı | 0~50 °C |
| Proses akış hızı | 0,1~10 m/s |
| Tepki Süresi | 3 saniye |
| Kalibrasyon Aralığı | Tipik 24 ay |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo, M12 konnektör, 5 pimli |
| Konut | SS316L; Titanyum |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Boyut | ø 22Χ130 mm (silici yok) ; ø 39 Χ 186 mm (silecekli) |
| Ağırlık | analizör: yakl. 500 gr (SS316L) ; 400 gr (Titanyum) ; Kablo: 80 g/m |
Floresan absorpsiyon prensibini kullanarak, su polisiklik aromatik hidrokarbonlar içerdiğinde, ultraviyole ışık ışınımından sonra flüoresans yayar, flüoresans yoğunluğu sudaki yağ konsantrasyonuyla orantılıdır, farklı yağ tipleri farklı özelliklere sahiptir.
