Hidrostatik Seviye Ölçüm Sensörü - SMR02
Tanım
Hidrostatik Seviye Vericisi, doğrudan RS485 iletişim arabirimi üzerinden bağlanır ve uzaktan izleme, kalibrasyon, konfigürasyon ve teşhis yetenekleriyle basit, güvenilir, maliyet tasarrufu sağlayan proses verileri sağlar. Sağlam bir IP68 korumalı muhafaza içinde Hidrostatik Seviye Ölçer, 1500 N çekme mukavemetli Kevlar takviyeli kablo, 1,2 km'ye kadar dijital veri iletimi, Hidrostatik Seviye Vericisi, su/atık su endüstrisinde ideal olarak kullanılır.
Özellikler
- Hepsi Bir Arada Kompakt Muhafaza, Dahili Verici ve Sensör
- Sağlam IP68 Suya Daldırılabilir Koruma, Doğrudan Sahada Kurulur, Kabin Gerekmez
- Tak ve Çalıştır, Çevrimiçi Gerçek Zamanlı Ölçüm
- Ultra Düşük Güç Tüketimi, Dış Mekan Uygulamaları İçin İdeal
- 1500 N Çekme Dayanımlı Kevlar Takviyeli Kablo
- Sensöre Zarar Verecek Nemden Kaçınmak İçin Havalandırma Tüpü Yok
- Güç ve RS485 İletişimi için Aşırı Gerilim Koruması
- RS485 Dijital Haberleşme, Kablolama ve Mühendislik Maliyetlerini En Aza İndirin
- Standart Modbus RTU Protokolü, PLC ile Doğrudan Bağlantılı, HMI
- Kullanıcıların Sensörü Laboratuarda Kolayca Kalibre Etmesine ve Yapılandırmasına ve Çeşitli Saha Sitelerine Dağıtmasına İzin Veren Yerleşik Bellek
- Veri İzleme, Kalibrasyon, Konfigürasyon ve Teşhis için AQCFG Yazılım Aracı
- IECEx/ATEX Ex ia IIB T5 Ga Patlama Koruma Sertifikası
Uygulamalar
İçme suyu, yağmur suyu, yeraltı suyu, sanayi, su arıtma, atık su, gaz petrokimya, deniz suyu

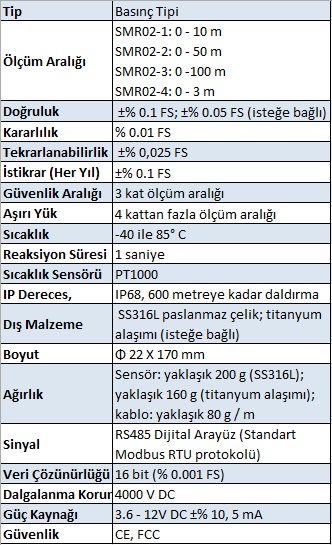

Özellikler
Ölçüm Yöntemi Verici,316L paslanmaz çelik muhafaza içinde paketlenmiş küçük profilli, piezodirençli silikon basınç sensörüne sahiptir. Paket, basıncı 316L paslanmaz çelik diyaframdan algılama elemanına aktarmak için silikon yağı kullanır. Sıcaklık kompanzasyonu ve ofset düzeltmesi için lazerle kesilmiş dirençler içeren pakete seramik bir alt tabaka iliştirilmiştir.KurulumDalgıçSMR 02 Hidrostatik Seviye Vericisi | Genel | |
| Çıkış sinyali | RS485 (Modbus RTU protokolü), 19.200 bps, 8 veri biti, eşliksiz, 1 durdurma biti |
| Veri Çözünürlüğü | 16 bit (%0,001 FS) |
| Dalgalanma koruması | 1.500 VDC |
| Güç | 5~12 VDC, 24 mA |
| Koruma | Polarite, Aşırı Yük, Kısa Devre |
| Emniyet | CE, FCC |
| Seviye | |
| Ölçüm aralığı | SMR02-1: 0~10 m; SMR02-2: 0~50 m; SMR02-3: 0~100m; SMR02-4: 0~3 m |
| Kesinlik | ± %0,1 FS, ±%0,05 FS (isteğe bağlı) (SS316L); ±%0,25 FS (Titanyum) |
| Çözünürlük | %0,01 FS |
| tekrarlanabilirlik | ±%0,025 FS |
| Stabilite (yıllık) | %0,1 FS |
| Güvenlik Yükü | 3 X ölçüm aralığı |
| yırtılma | >4 X ölçüm aralığı |
| Çalışma sıcaklığı | 0~60 °C |
| Tepki Süresi | 1 saniye |
| Kalibrasyon Aralığı | Tipik 12 ay |
| Koruma | IP68 |
| Bağlantı | M16X1.5 fişli sabit kablo, M12 konnektör, 5 pimli |
| Ev materyalleri | SS316L; Titanyum |
| Sensör Malzemesi | SS316L; Titanyum |
| Kablo | Kevlar takviyeli PUR kablosu, 1500N çekme dayanımı |
| Boyut | ø 23 Χ 104 mm |
| Ağırlık | verici: yakl. 200 gr (SS316L); 160 gr (Titanyum) ; kablo: 80 g/m |
| Sıcaklık | |
| Sensör | nokta100 |
| Ölçüm aralığı | 0 ~ 60 °C |
| Kesinlik | ± 0,1 °C |
| Çözünürlük | %0,01 FS |
| tekrarlanabilirlik | 0,1 °C |
Piezorezistif tip bir rutenyum dirençli yonga, bir paslanmaz çelik veya titanyum alaşımlı diyafram, bir sinyal işleme devresi ve bir koruyucu mahfazadan oluşur ve sıvının basıncı, piezorezistif yongaya diyafram ve izole edilmiş yağ dolgulu yapıdan iletilir ve elektronik bir sinyale dönüştürülür. Sinyal işleme ve tam sıcaklık telafisinden sonra, standart bir çıkış sinyaline dönüştürülür.
